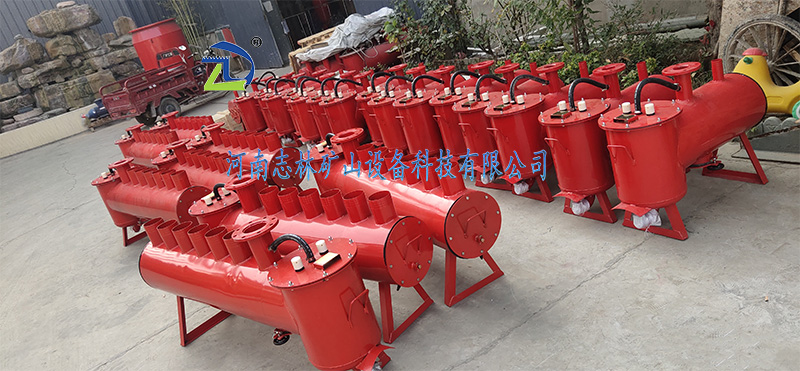

PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器为钻场带集流多孔型负压自动放水器，是煤矿瓦斯抽放系统****的自动放水装置，适用于瓦斯抽放钻厂和利用系统的主管、干管、支管钻场等的自动排渣放水。

PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器的结构性能

（1）结构

PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器主要由集流器.通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。

（2）性能

适用负压范围：-0.01～-0.09Mpa

自动放水速度：7L／min（间歇放水）

PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器的安装

1. PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器安装在管路的低洼处。

2. PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）。

3. PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上的位置），一端焊接一个1.5"或2吋的管短节

4.上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。

5.连接管可以用胶管或钢管（用胶管，以便安装与维修）。

6.放水器进水口低于管路底部。

7.PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器中心线要尽量铅直，与水平垂直偏差在±10°。

PFZ-L1(5)型抽放瓦斯排渣自动集流卧式放水器使用注意事项

1. 运输过程中严禁碰撞，要小心搬运。

2. 放水器安装后，放水阀不允许被巷道中的水淹没，否则将不能放水。

3.放水器周围要清洁，以免岩（煤）粉（泥）将放水阀堵埋。

4.放水器中心轴线要尽量与水平面垂直，以便减少浮漂上升过程中的摩擦阻力。

5.要定期检查放水器的工作情况，发现问题及时处理。
