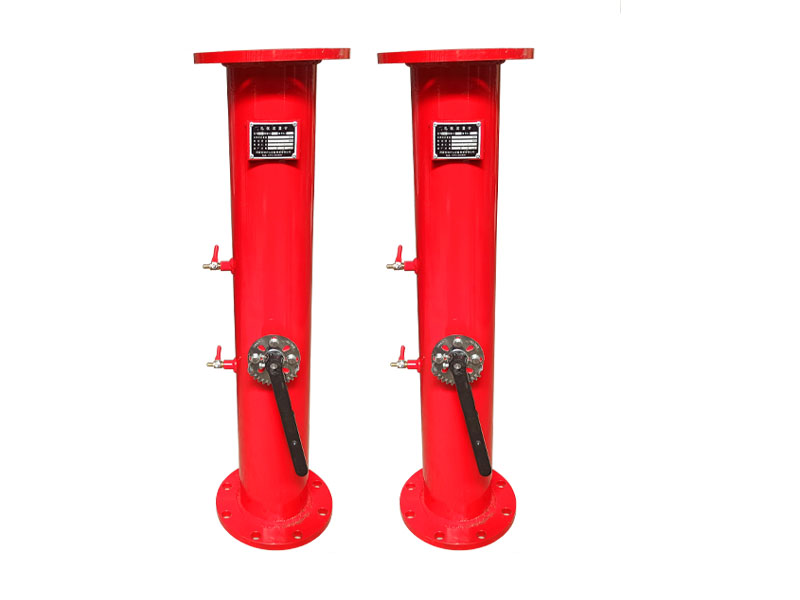

FKL/DN150型煤矿用孔板流量计

 一、产品介绍孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点,是为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单,使用和计算方便,是测量瓦斯流量中为经济的装置。二、
400-0353-557、155-1882-5777

  • 添加微信 获取产品报价

  • 扫码详细沟通获取报价
产品介绍

 一、产品介绍

孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点,是为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单,使用和计算方便,是测量瓦斯流量中为经济的装置。

二、用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会变大,在节流装置上下游侧之间出现静压力差,且流量与压差之间存在着一个恒定的关系,因而通过测量压差即可计算出流体的流量。

三、产品结构组成

FKL/DN150型煤矿用孔板流量计主要由进流体管路、取压嘴、紧固件、连接法兰、节流件(**孔板)、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板,不同管道内径的孔板,其结构形式是几何相似的。

四、使用及注意事项

1、在抽放瓦斯管路中安装孔板时,孔板的孔口需要与管道同心,其端面与管道轴线垂直,偏心度小于2%。

2、安装孔板的管道内壁,在孔板前后距离20D(D为管道内径)范围内,不应凸凹不平、焊缝和垫片。

3、节流装置的取压方法,上游侧取压孔中心位于孔板上游端面D±0.1D处,下游侧取压孔中心位于孔板下游端面的0.5D±0.2D处。

4、要经常清理孔板前后的积水和污物,孔板锈蚀要换。

5、抽放瓦斯量有较大变化时,应根据流量大小换相应的孔板。

QQ图片20240522110306
