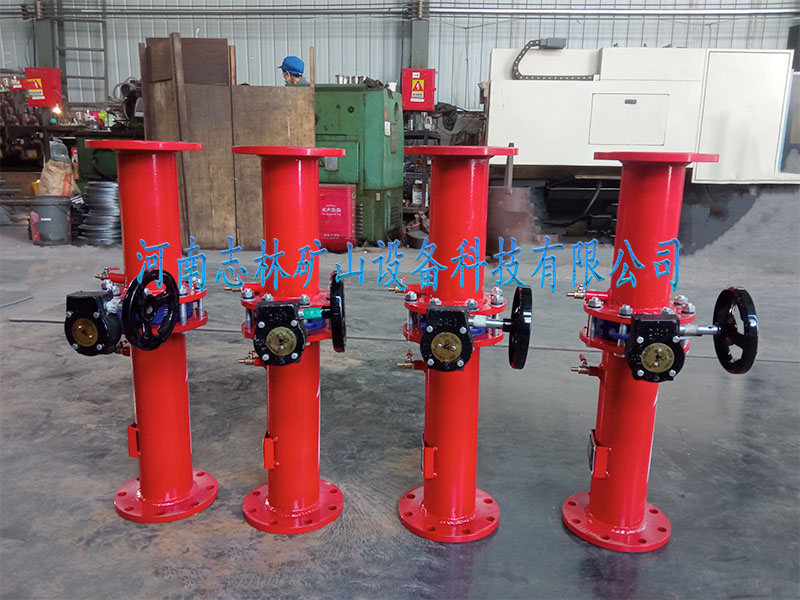

FKL/DN100型旋转式孔板流量计

FKL/DN100型旋转式孔板流量计是根据煤矿瓦斯抽放管路的特点，是为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结

400-0353-557、155-1882-5777

产品介绍

FKL/DN100型旋转式孔板流量计是根据煤矿瓦斯抽放管路的特点，是为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算比较方便，是测量瓦斯流量中的经济的装置。

FKL/DN100型旋转式孔板流量计相较于普通固定式孔板流量计*势，在不测量需求状态下，旋转孔板打开，可持节流孔板与流体同向，较少管路内流体阻力，提升流体输送速率；需在测量时关闭孔板进行测量即可。操作简单、便捷。

微信图片_20231108141455

用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会变大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。

产品结构组成

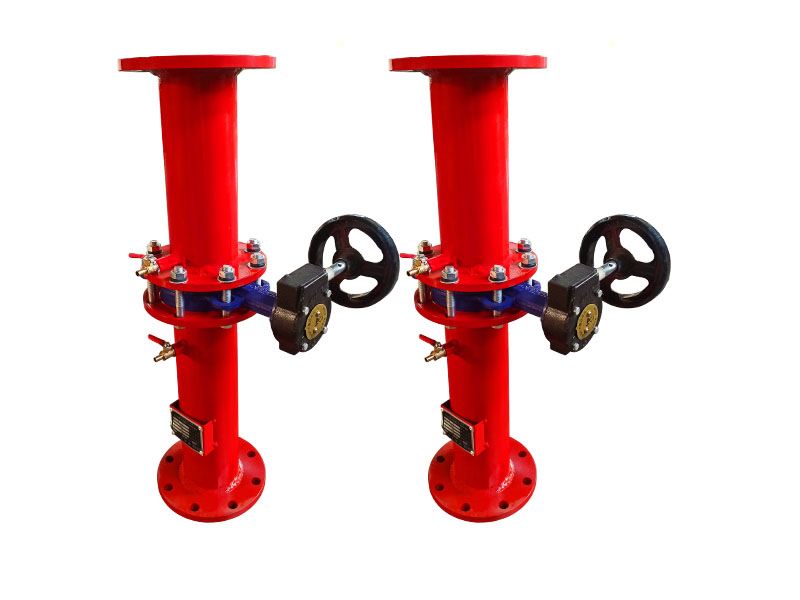

孔板流量计主要由进流体管路、取压嘴、紧固件、连接法兰、节流件（旋转式**孔板、旋转孔板外壳主体）、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

产品使用方法

按产品管路上箭头的指示方向安装在瓦斯抽放管路中，然后安装取压管路，将取压管和产品取压嘴连接即可（测量时将旋转孔板手柄旋转90°，使孔板主体与管路截面*持水平，测量结束后将旋转孔板手柄恢复原位即可）。
